上海吉邁閥門制造有限公司主要生產≦GUQ型氣動高真空(壓力)球閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
用途和使用范圍：

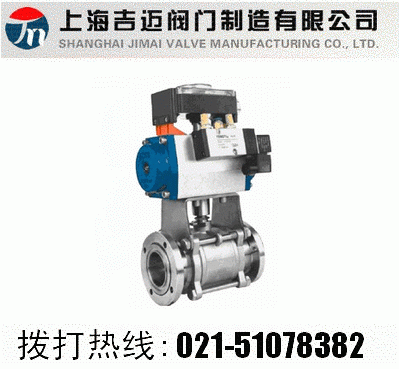

GUQ型氣動高真空(壓力)球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。GUQ系列氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。
主要性能：
● 漏率：1.3×10-9Pa.M3/S；
● 壓力范圍：5×10-7Pa～0.6Mpa；
● 工作溫度：-30℃～+232℃；
● 氣源壓力：0.4～0.6 Mpa；
● 工作介質：水、蒸氣、酸、堿；
● 安裝位置：任意；
● 壽命：≥20000次。
原理：
采用氣動執行器驅動閥桿轉 90o達到開關目的。
GUQ系列氣動真空球閥的性能特點：
● 密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；
● 開關扭矩小，配置氣動執行器小，工作穩定、可靠；
● 結構緊湊，重量輕，外形簡潔、美觀；
● 該閥既能適用高真空，又能適用一定的正壓力下使用；
由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。
主要零件材料：
閥體 304、316L； 球體 316L；
密封件 增強聚四氟乙烯
外形連接尺寸：
快卸法蘭連接尺寸 (標準：GB4982)
|
型 號
|
DN
|
A
|
B
|
L
|
H
|
|
GUQ-16R
|
16
|
30
|
12.2
|
75
|
100
|
|
GUQ-20R
|
20
|
40
|
26.2
|
90
|
110
|
|
GUQ-25R
|
25
|
40
|
26.2
|
100
|
125
|
|
GUQ-32R
|
32
|
55
|
34.2
|
110
|
155
|
|
GUQ-40R
|
40
|
55
|
41.2
|
120
|
170
|
衛生級法蘭連接尺寸 (標準：ISO-2852)
|
型 號
|
DN
|
A
|
B
|
L
|
H
|
|
GUQ-16R
|
16
|
34
|
27.5
|
75
|
100
|
|
GUQ-20R
|
20
|
50.5
|
43.5
|
90
|
110
|
|
GUQ-25R
|
25
|
50.5
|
43.5
|
100
|
125
|
|
GUQ-32R
|
32
|
50.5
|
43.5
|
110
|
155
|
|
GUQ-40R
|
40
|
50.5
|
43.5
|
120
|
170
|
|
GUQ-50R
|
50
|
64
|
56.5
|
135
|
210
|
|
GUQ-65R
|
65
|
77.5
|
70.5
|
150
|
260
|
|
GUQ-80R
|
80
|
91
|
83.5
|
200
|
320
|
|
GUQ-100R
|
100
|
119
|
110
|
250
|
400
|
活套法蘭連接尺寸 (標準：GB6070)
|
型 號
|
DN
|
A
|
B
|
n
|
c
|
L
|
H
|
|
GUQ-16R
|
16
|
60
|
45
|
4
|
6.6
|
75
|
100
|
|
GUQ-20R
|
20
|
65
|
50
|
4
|
6.6
|
90
|
110
|
|
GUQ-25R
|
25
|
70
|
55
|
4
|
6.6
|
100
|
125
|
|
GUQ-32R
|
32
|
90
|
70
|
4
|
9
|
110
|
155
|
|
GUQ-40R
|
40
|
100
|
80
|
4
|
9
|
120
|
170
|
|
GUQ-50R
|
50
|
110
|
90
|
4
|
9
|
135
|
210
|
|
GUQ-65R
|
65
|
130
|
110
|
4
|
9
|
150
|
260
|
|
GUQ-80R
|
80
|
145
|
125
|
8
|
9
|
200
|
320
|
|
GUQ-100R
|
100
|
165
|
145
|
8
|
9
|
250
|
400
|
訂貨說明
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式，氣-關式）
訂貨提供產品參數：GUQ型氣動高真空(壓力)球閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
