上海吉邁閥門制造有限公司主要生產≦ZZYVP自力式氮封閥≧也是國內調節閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
詳細內容：

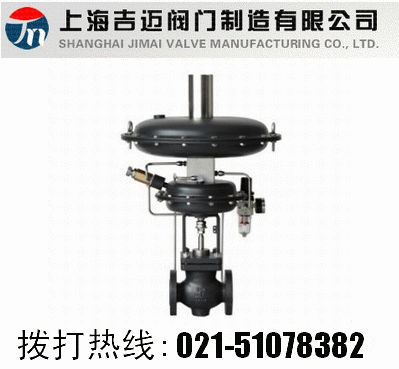

ZZYVP自力式氮封閥產品說明：
氮封裝置主要用于儲罐頂部氮?dú)鈮毫愣ǹ刂�，以保護罐內物料不被氮化及儲罐安全。
氮封裝置由ZZYP快速泄放閥及ZZV微壓調節閥兩大部分組成�？焖傩狗砰y由壓力控制器及ZMQ-16K型單座切斷閥組成。
ZZYVP自力式氮封閥儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)�。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。
ZZYVP自力式氮封閥產品特點：
氮封裝置的供（泄）氮壓力設定方便，且可在連續生產的條件下進行；
氮?dú)鈮毫υO(shè)定范圍廣，低至0.5Kpa（50mm.w.c）,高至Kpa，比值達132倍，壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。
調整：
供氮壓力調整：在ZZV型微壓調節閥壓力調節范圍內選定一設定值如1Kpa（100mm.w.c）,通過調節調整螺絲2以改變彈簧3的預壓縮（拉伸）量來達到；
泄氮壓力調整：在ZZDQ快速泄放閥在的壓力控制器部分，通過調整座3，改變彈簧4預壓縮量達到。一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力值，如2Kpa（200mm.w.c）;
呼吸閥高定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。
ZZYVP自力式氮封閥零件材料：
|
零 件 名稱
|
材料
|
|
閥體
|
ZG230-450 ZG1Cr18i9Ti
|
|
閥桿、閥芯、閥座
|
1Cr18i9Ti
|
|
膜片
|
丁青橡膠夾增強絳綸織物
|
|
彈簧
|
60Si2Mn
|
|
波紋管
|
1Cr18i9Ti
|
ZZYVP自力式氮封閥技術參數：
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系數（KV）
|
8
|
11
|
20
|
32
|
50
|
80
|
100
|
160
|
|
額定行程
|
6
|
8
|
10
|
15
|
20
|
|
公稱壓力PN(Mpa)
|
0.10
|
|
壓力調節范圍（KPa）
|
0.5∽5.5、5∽10、9∽14、13∽19、18∽24、23∽28
27∽33、31∽38、36∽44、42∽51、49∽58、56∽66
|
|
介質溫度（℃ ）
|
≤80℃
|
|
調節精度（％）
|
±10
|
|
允許泄漏量（L/h）
|
10ˉ4×閥額定容量
|
ZZYVP自力式氮封閥規格重量、外形尺寸：
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
192
|
232
|
308
|
|
H
|
629
|
631
|
652
|
666
|
689
|
797
|
837
|
1050
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
G(Kg)
|
18
|
19
|
21
|
23
|
25
|
37
|
50
|
59
|
ZZYVP自力式氮封閥法蘭規格 單位：mm
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
D
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
|
D1
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
|
B
|
16
|
18
|
20
|
22
|
|
n-ф
|
4-14
|
4-18
|
8-18
|
|
f1×D2
|
2×56
|
3×65
|
3×76
|
3×84
|
3×99
|
3×118
|
3×132
|
3×156
|
ZZYVP自力式氮封閥安裝事項：
（1）安裝前，檢查整機零件是否缺損與松動，對管道應進行清洗，介質流向應與閥體上的箭頭指向一致。
（2）為便于現場維護與操作，閥四周應留有適當空間與設置旁路手動閥，閥組安裝方案。
（3）閥門應正立垂直安裝在水平管道上，閥體與管道的法塵連接，要注意同軸度，并應安裝在環境溫度不超過-25～55℃的場合使用。
訂貨提供產品參數：ZZYVP自力式氮封閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
