上海吉邁閥門制造有限公司主要生產≦Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥≧也是國內球閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！

產品說明

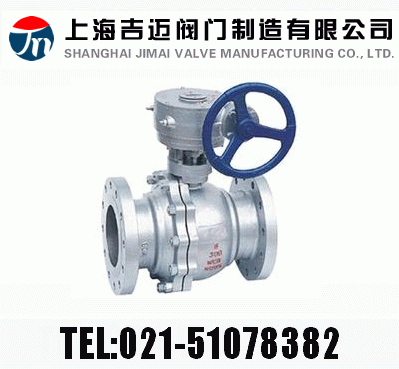

Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥：蝸桿傳動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料（Q341F）、金屬堆焊鈷基（Q341Y），公稱壓力 PN16~PN40，閥體材料為WCB、CF8、CF8M的球閥。

產品性能參數

Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥主要性能參數

型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質
Q341F-16C	16	1.6	≤180	水、氣、油
Q341F-25	25	2.5
Q341F-40	40	4.0
Q341Y-16C	16	1.6	≤425	水、氣、油含顆粒介質
Q341Y-25	25	2.5
Q341Y-40	40	4.0
Q341F-16P	16	1.6	≤180	硝酸類
Q341F-25P	25	2.5
Q341F-40P	40	4.0
Q341Y-16P	16	1.6	≤450	水、氣、油含顆粒介質
Q341Y-25P	25	2.5
Q341Y-40P	40	4.0
Q341F-16R	16	1.6	≤180	硝酸類
Q341F-25R	25	2.5
Q341F-40R	40	4.0
Q341Y-16R	16	1.6	≤450	水、氣、油含顆粒介質
Q341Y-25R	25	2.5
Q341Y-40R	40	4.0

返回頁首

產品零部件材料

Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥零部件材料

型號	材料
	閥體	閥桿	密封面	填料
Q341F-16C	WCB	2Cr13 304 316 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	PTFE、增強 PTFE	PTFE
Q341F-25
Q341F-40
Q341Y-16C			金屬堆焊鈷基	柔性石墨
Q341Y-25
Q341Y-40
Q341F-16P	CF8	304	PTFE、增強 PTFE	PTFE
Q341F-25P
Q341F-40P
Q341Y-16P			金屬堆焊鈷基	柔性石墨
Q341Y-25P
Q341Y-40P
Q341F-16R	CF8M	316	PTFE、增強 PTFE	PTFE
Q341F-25R
Q341F-40R
Q341Y-16R			金屬堆焊鈷基	柔性石墨
Q341Y-25R
Q341Y-40R

返回頁首

產品外形及結構尺寸

Q341F、Q341Y 型 PN16 蝸桿傳動球閥主要外形及結構尺寸

DN	L	D	H	重量/kg
125	320	245	542	110
150	360	280	572	130
200	457	335	638	200
250	533	405	828	245
300	610	460	948	500

返回頁首

Q341F、Q341Y 型 PN25 蝸桿傳動球閥主要外形及結構尺寸

DN	L	D	H	重量/kg
100	305	230	528	90
125	381	270	547	130
150	403	300	592	170
200	419	360	791	250
250	568	425	926	385
300	648	485	948	625

返回頁首

Q341F、Q341Y 型 PN40 蝸桿傳動球閥主要外形及結構尺寸

DN	L	D	H	重量/kg
100	305	230	528	95
125	381	270	547	135
150	403	300	592	175
200	419	375	791	265
250	568	445	926	524
300	648	510	948	665

返回頁首

產品外形及結構尺寸示意圖

返回頁首



訂貨提供產品參數：Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。

專業制造、專業服務，吉邁為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答

售中服務

1. 守信合同，保證及時供貨，隨時保持與客戶聯系
2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

1. 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4. 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量

訂貨流程

1. 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3. 具體商定：交貨期、特殊要求等事宜。

訂貨須知

1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
   1. 結構長度
   2. 連接形式
   3. 公稱直徑、全通徑、縮徑、管道尺寸
   4. 運用介質及溫度、壓力范圍
   5. 實驗、檢驗標準及其他要求
2. 本場可根據客戶特殊要求配置各類驅動裝置。
3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
